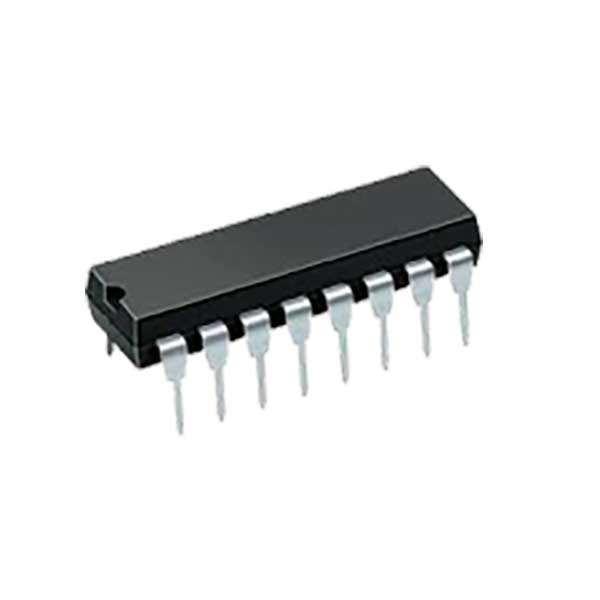

آی سی کنترلر Onsemi PWM Controller IC SG3525A

ویژگی‌های محصول

• خانواده:آی سی
• تعداد پین:16
• ولتاژکاری:5V
• جریان کاری:500m

• کنترلر SG3525A PWM عملکرد بهبود یافته و تعداد قطعات خارجی کمتری را هنگام اجرا برای کنترل انواع منابع تغذیه سوئیچینگ ارائه می دهد.

  مرجع روی تراشه + 5.1 ولت به +/-1٪ بریده شده است و تقویت کننده خطا دارای یک محدوده ولتاژ معمولی ورودی است که شامل ولتاژ مرجع است، بنابراین نیاز به مقاومت های تقسیم کننده خارجی را از بین می برد.

  در آی سی On SG3525A یک ورودی همگام‌سازی به نوسان‌گر، چندین واحد را قادر می‌سازد تا به صورت slave یا یک واحد واحد با یک ساعت سیستم خارجی همگام شوند.

  طیف گسترده ای از زمان مرگ را می توان توسط یک مقاومت واحد که بین پایه های CT و تخلیه متصل است برنامه ریزی کرد. این دستگاه همچنین دارای مدارهای استارت نرم داخلی است که فقط به یک خازن زمانبندی خارجی نیاز دارد.

  یک پین خاموش، هم مدار شروع نرم و هم مراحل خروجی را کنترل می‌کند و خاموشی آنی را از طریق چفت PWM با خاموش شدن پالسی و همچنین بازیافت شروع نرم با دستورات خاموش کردن طولانی‌تر فراهم می‌کند.

  قفل تحت ولتاژ خروجی ها و تغییر خازن شروع نرم را هنگامی که VCC کمتر از اسمی است، مهار می کند.

  مراحل خروجی طراحی totem-pole است که قادر به فرورفتن و منبع یابی بیش از 200 میلی آمپر است. درایور SG3525A مرحله خروجی SG3525A دارای منطق NOR است که منجر به خروجی کم برای حالت خاموش می شود.

  از جمله موارد مصرف آی سی Onsemi SG3525A می توان موارد زیر اشاره نمود :

  درایور PWM اریجینال 400 کیلوهرتز 8 تا 35 ولت کاری

  استفاده در انواع صنایع از جمله درایورو پالس ساز انواع بردهای درایو دستگاه های جوش و برش و اینورتری
  مدارات عمومی
  درایورهای دور موتور و …..
